전개 예제

IUF2004 에서 몇 가지 예제의 전개도를 작성해 보기로 합니다.
* AutoCAD를 실행 합니다.
* 위에서 설명한 방법으로 조건에 맞는 IUF2004의 실행 파일을 실행 합니다.
* 예제로 SCREW CONVEYOR 용 SCREW 전개를 해 봅니다.
1) SCREW 의 전개

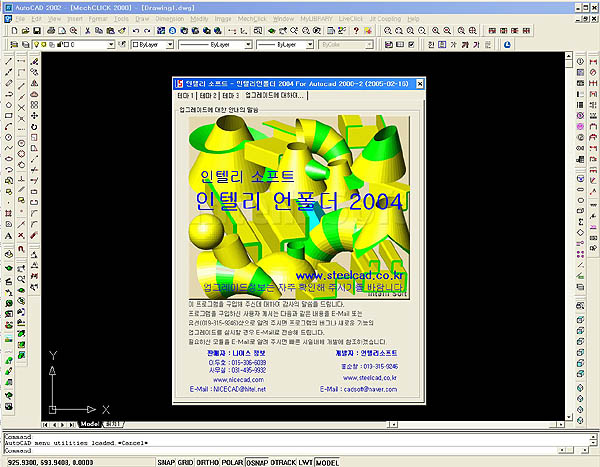

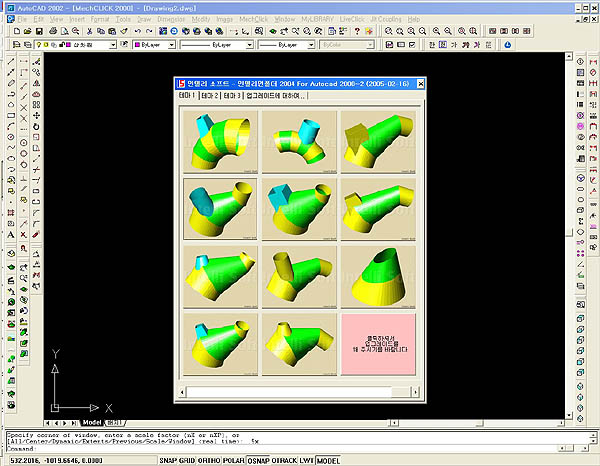

(1) AutoCAD 를 실행한 후 IUF2004 를 실행하면 다음과 같은 화면이 나타납니다.
* “테마 1” 을 클릭 합니다.

(2) “테마 1” 을 클릭하면 다음과 같은 화면이 나타납니다.
* 좌측 상단의 SCREW 그림을 을 클릭 합니다.

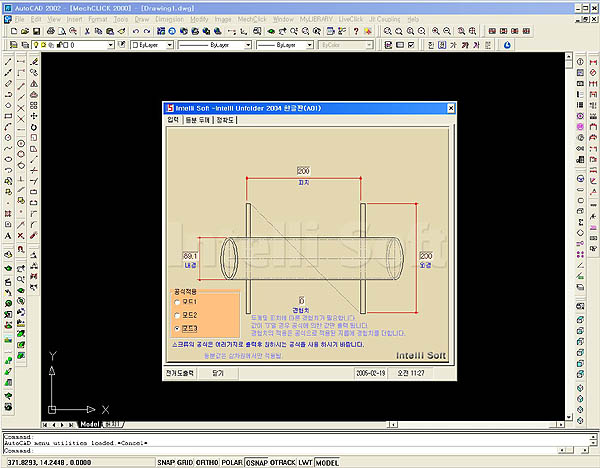

(3) SCREW 그림을 클릭하면 다음과 같은 화면이 나타납니다.
* SCREW PITCH = 200 을 입력 합니다.
* SCREW OD = 200 을 입력 합니다.
* SCREW SHAFT DIA = 89.1 을 입력 합니다.
* 좌측 하단의 “모드3” 라디오 버튼을 클릭 합니다.
- “모드1”, “모드2” 로 해본 결과 피치가 약간 적게 나오는 현상이 있었습니다.
스크류의 전개 방식에서 모드가 1 , 2 , 3 이 있는데 이는 전개책마다 공식의
- 저의 경험으로는 “모드3” 이 가장 근접한 전개를 얻을 수 있었습니다.
* 좌측 상단의 “등분 두께” 를 클릭 합니다.

(4) “등분 두께” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 등분수 = 24 를 입력 합니다.
* 두께 = 4.5 를 입력 합니다.
* 설정은 디폴트값으로 그냥 두셔도 됩니다.
* 좌측 상단의 “정확도” 를 클릭 합니다.

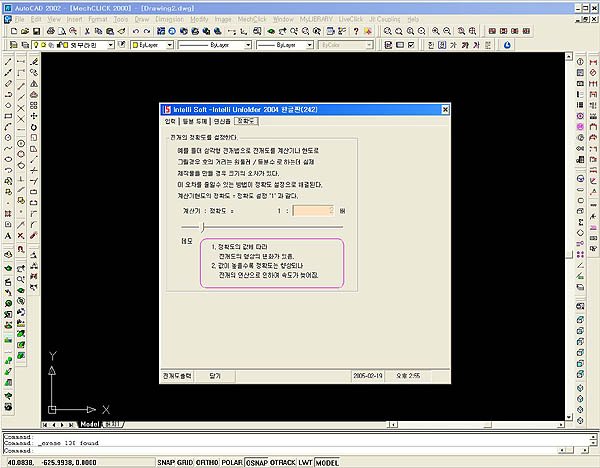

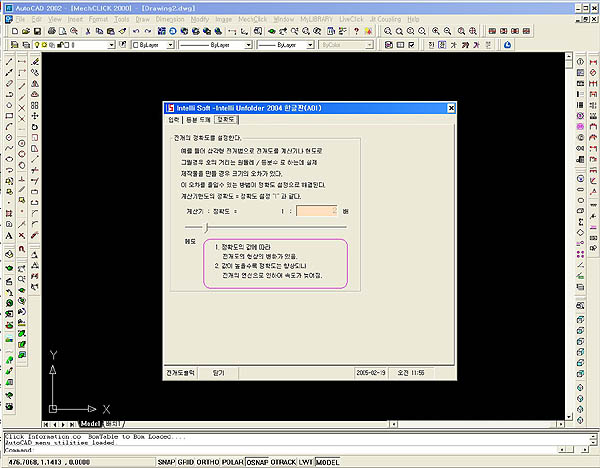

(5) “정확도” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 계산기 : 정확도 = 1 : 2 라고 되어 있습니다.
* 바로 밑에 스크롤바를 마우스 포인트로 움직이면 정확도값이 변하는 것을 확인 할 수 있습니다.
* 정확도는 보통 2배 에서 3배로 하여 주시기 바랍니다.
* 정확도란 전개를 할 때 등분수를 주는데 인텔리언폴더 전개도 프로그램 에서는 내부적으로 정확도를 설정한 값만큼 분할을 더 하여 전개도를 작성 합니다.
* 정확도를 높게 설정 하면 더욱더 정밀한 전개도를 얻을 수 있겠지만 컴퓨터에서 연산속도가 늦어지거나 컴퓨터의 시스템이 못 따라 주면 다운이 될 수도 있습니다.
* 다시 우측 상단의 “입력” 을 클릭 합니다.
* 아니면 좌측 하단의 “전개도출력” 을 클릭 합니다.

(6) “입력” 를 클릭하면 다음과 같은 화면이 다시 나타납니다.
* 좌측 하단의 “전개도출력” 을 클릭 합니다.

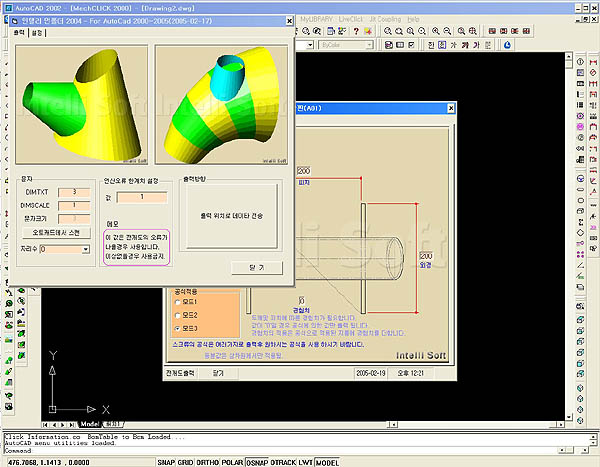

(7) “전개도출력” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 필요 하다면 “DIMTXT” 크기를 입력 합니다.
* 필요 하다면 “DIMSCALE” 크기를 입력 합니다.
* 필요 하다면 “자리수” 를 설정 합니다.
* “연산오류 한계치” 설정은 건드리지 마시기 바랍니다.
* 좌측 상단의 “설정” 을 클릭 합니다.

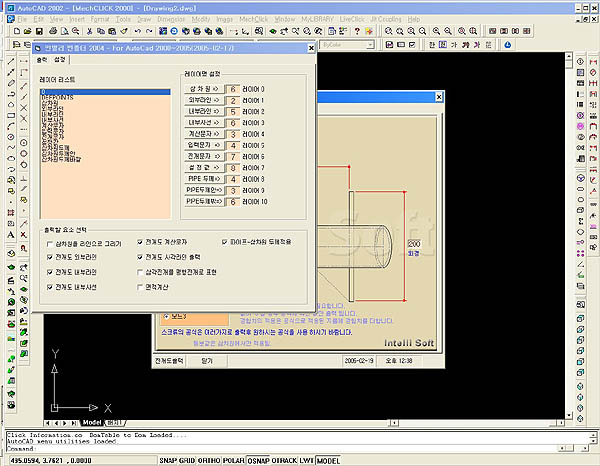

(8) 좌측 상단의 “설정” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 필요 하다면 여러 가지 옵션사항을 체크하고 입력을 할 수 있습니다.
* 예제에서는 그냥 두기로 합니다.
* 다시 좌측 상단의 “출력” 을 클릭 합니다.

(9) “출력” 를 클릭하면 다음과 같은 화면이 다시 나타납니다.
* 우측 하단의 “출력 위치로 데이터 전송” 을 클릭 합니다.

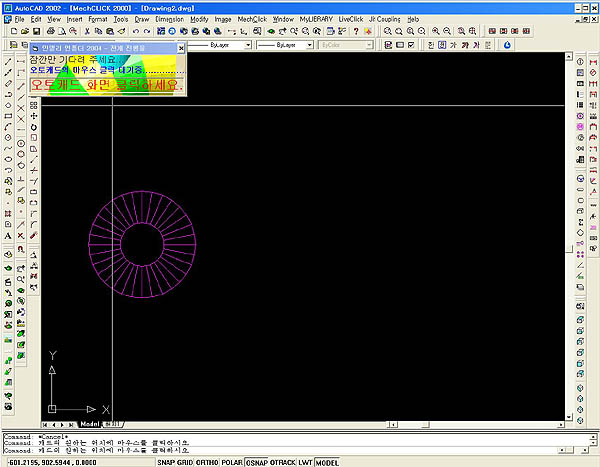

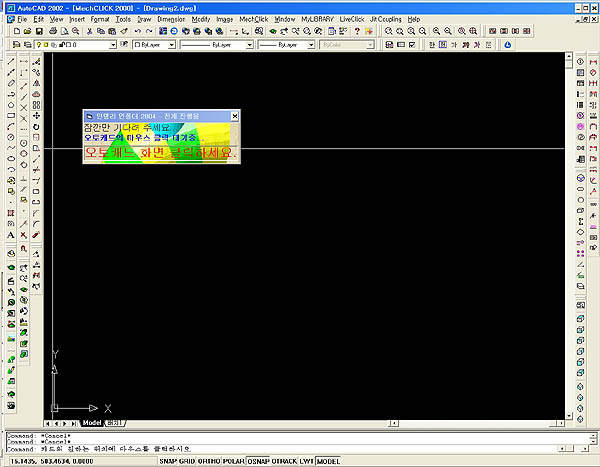

(10) “출력 위치로 데이터 전송” 을 클릭하면 다음과 같은 화면이 나타납니다.
* AutoCAD 화면의 적당한 곳에 마우스를 클릭 합니다.

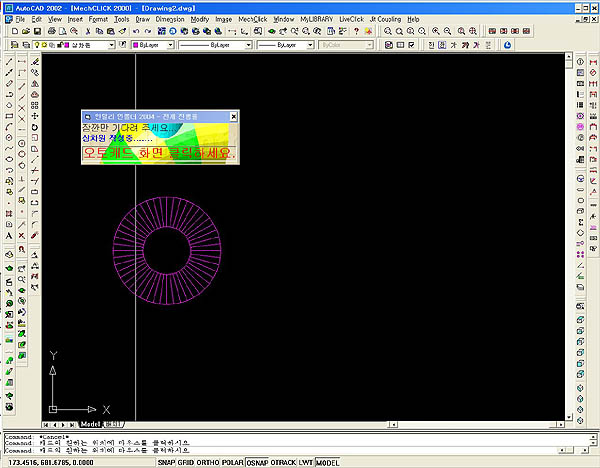

(11) “AutoCAD 화면” 에 클릭을 하면 다음과 같은 화면이 나타납니다.
* 다시 AutoCAD 화면의 적당한 곳에 마우스를 클릭 합니다.

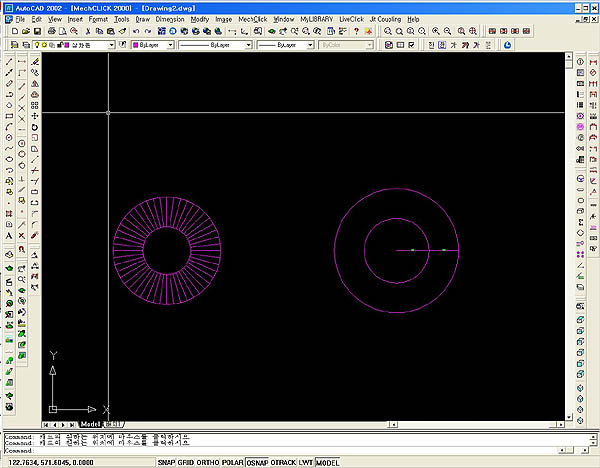

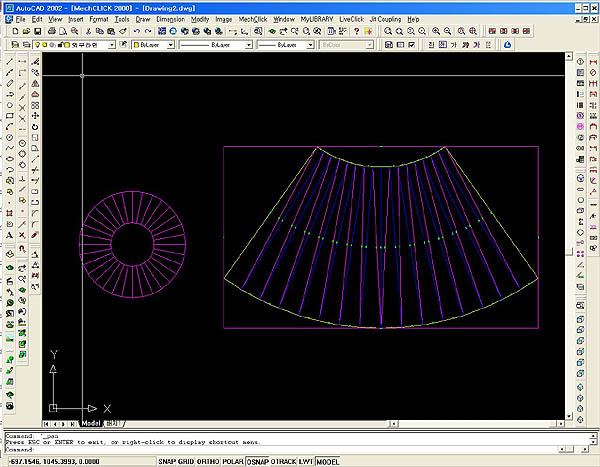

(12) “AutoCAD 화면” 을 클릭하면 다음과 같은 화면이 나타납니다.
* 전개도가 성공적으로 작성이 되었습니다.
* 좌측의 그림은 3D 로 그려진 것입니다.
* 3D VIEV 로 확인을 활수 있습니다.
* 우측의 그림이 전개도로 필요한 수량과 철판 두께를 기입 하면 됩니다.
* 레이져 가공을 할 때는 치수는 필요가 없습니다.

1) CONE 의 전개
(1) AutoCAD 를 실행한 후 IUF2004 를 실행하면 다음과 같은 화면이 나타납니다.
* “테마 1” 을 클릭 합니다.

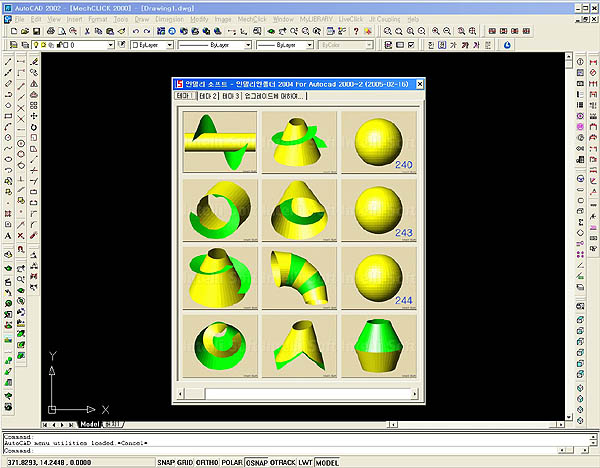

(2) “테마 1” 을 클릭하면 다음과 같은 화면이 나타납니다.
* 하단의 스크롤바를 움직여 다음화면이 나오게 합니다.
* 우측 하단의 콘 모양을 클릭 합니다.

(3) 콘 모양의 그림을 클릭하면 다음과 같은 화면이 나타납니다.
* 하지름 = 500 을 입력 합니다.
* 상지름 = 200 을 입력 합니다.
* 높이 = 750 을 입력 합니다.
* 편심 = 0 을 입력 합니다.
* 상각 = 0 을 입력 합니다.
* 하각 = 0 을 입력 합니다.
* 높이2 = 750 을 입력 합니다.
* 좌측 상단의 “등분 두께” 를 클릭 합니다.

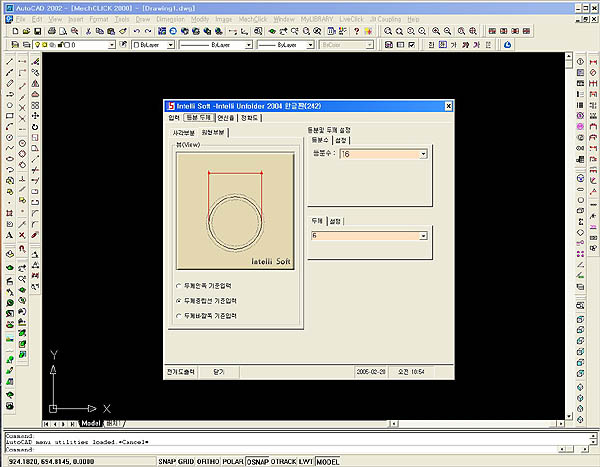

(4) “등분 두께” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 등분수 = 16 를 입력 합니다.
* 두께 = 6 를 입력 합니다.
* 설정은 디폴트값으로 그냥 두셔도 됩니다.
* 원형부분에서 “두께중립선 기준입력” 에 체크 합니다.
* 사각부분은 해당 사항이 없으므로 그냥 두기로 합니다.
* “연신율” 을 클릭 합니다.

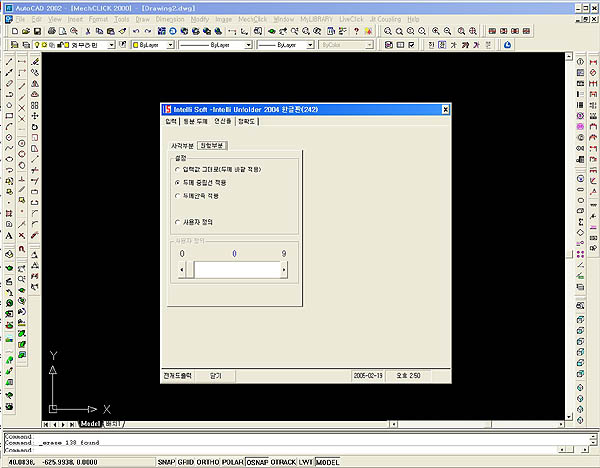

(5) “연신율” 을 클릭하면 다음과 같은 화면이 나타납니다.
* 원형부분에서 “두께 중립선 적용” 에 체크 합니다.
* 사각부분은 해당 사항이 없으므로 그냥 두기로 합니다.
* “정확도” 를 클릭 합니다.

(6) “정확도” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 계산기 : 정확도 = 1 : 2 라고 되어 있습니다.
* 바로 밑에 스크롤바를 마우스 포인트로 움직이면 정확도 값이 변하는 것을 확인 할 수 있습니다.
* 정확도는 보통 2배 에서 3배로 하여 주시기 바랍니다.
* 정확도란 전개를 할 때 등분수를 주는데 인텔리언폴더 전개도 프로그램 에서는 내부적으로 정확도를 설정한 값만큼 분할을 더 하여 전개도를 작성 합니다.
* 정확도를 높게 설정 하면 더욱더 정밀한 전개도를 얻을 수 있겠지만 컴퓨터에서 연산속도가 늦어지거나 컴퓨터의 시스템이 못 따라 주면 다운이 될 수도 있습니다.
* 다시 좌측 상단의 “입력” 을 클릭 합니다.
* 아니면 좌측 하단의 “전개도출력” 을 클릭 합니다.

(7) “입력” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 좌측 하단의 “전개도출력” 을 클릭 합니다.

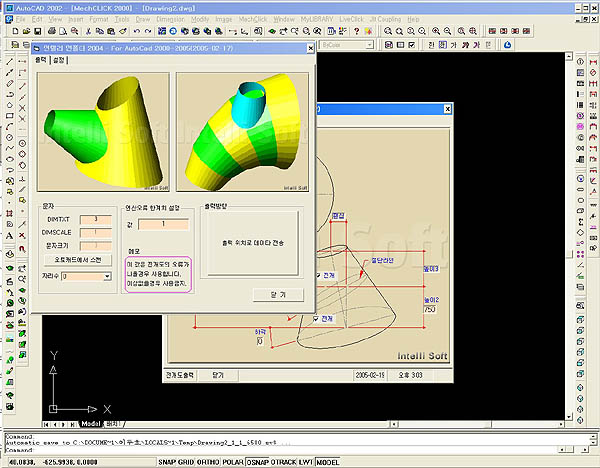

(8) “전개도출력” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 필요 하다면 “DIMTXT” 크기를 입력 합니다.
* 필요 하다면 “DIMSCALE” 크기를 입력 합니다.
* 필요 하다면 “자리수” 를 설정 합니다.
* “연산오류 한계치” 설정은 건드리지 마시기 바랍니다.
* 좌측 상단의 “설정” 을 클릭 합니다.

(9) 좌측 상단의 “설정” 를 클릭하면 다음과 같은 화면이 나타납니다.
* 필요 하다면 여러 가지 옵션사항을 체크하고 입력을 할 수 있습니다.
* 예제에서는 그냥 두기로 합니다.
* 다시 좌측 상단의 “출력” 을 클릭 합니다.

(10) “출력” 를 클릭하면 다음과 같은 화면이 다시 나타납니다.
* 우측 하단의 “출력 위치로 데이터 전송” 을 클릭 합니다.

(11) “출력 위치로 데이터 전송” 을 클릭하면 다음과 같은 화면이 나타납니다.
* AutoCAD 화면의 적당한 곳에 마우스를 클릭 합니다.

(12) “AutoCAD 화면” 에 클릭을 하면 다음과 같은 화면이 나타납니다.
* 다시 AutoCAD 화면의 적당한 곳에 마우스를 클릭 합니다.

지금 까지 전개도 프로그램 IUF2000과 IUF2004의 사용방법에 대하여 알아보았습니다.
본 설명서가 사용자 여러분들께 많은 도움이 되기를 바랍니다.
초판인 관계로 설명 과정 중 미흡하고 부족한 점도 많이 있으리라 사료 됩니다.
미흡 하고 부족한 점에 대하여 사용자 여러분들의 애정 어린 따끔한 충고가 있기를 바랍니다.
사용자 여러분들의 지적 사항을 겸허히 수용 하여 성의를 다하여 즉시 수정 보완 하여 좀 더 나은 설명서가 되도록 열심히 노력 하겠습니다.

설명서 내용에 대하여 보완할 사항이나 의문 사항이 있으시면 아래의 연락처로 연락을 주시기를 바랍니다.
